コイルフィンヒーター

コイルフィンヒーターは、シースヒーターにコイルを巻きつけ、放熱面積と熱効率を一段と向上させたヒーターです。
耐久性にも優れ、気體加熱用に最適です。

特長

商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお?dú)葺Xにどうぞ。

コイルフィンヒーター

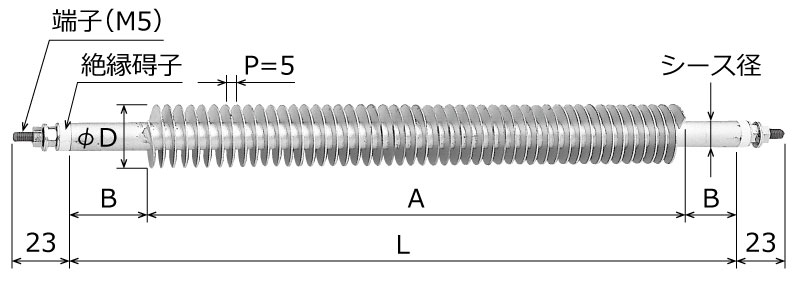

型番	電圧 (V)	容量 (W)	L (mm)	A (mm)	B (mm)	D (φ)	シース徑 (φ)	商品コード
型番	電圧 (V)	容量 (W)	L (mm)	A (mm)	B (mm)	D (φ)	シース徑 (φ)	100V 仕様	115V 仕様	200V 仕様
F-1	100/115/200	300	270	210	30	28	12	F1100	F1115	F1200
F-2	100/115/200	300	450	390	30	28	12	F2100	F2115	F2200
F-3	100/115/200	500	300	240	30	28	12	F3100	F3115	F3200
F-4	100/115/200	500	340	280	30	28	12	F4100	F4115	F4200
F-5	100/115/200	500	500	440	30	28	12	F5100	F5115	F5200
F-6	100/115/200	750	390	330	30	28	12	F6100	F6115	F6200
F-7	100/115/200	750	650	590	30	28	12	F7100	F7115	F7200
F-8	100/115/200	1000	570	510	30	28	12	F8100	F8115	F8200
F-9	100/115/200	1000	950	890	30	28	12	※FX (受注生産品)	F9115	F9200
F-10	100/115/200	333	270	210	30	28	12	F10100	F10115	F10200
F-11	100/115/200	333	450	390	30	28	12	※FX (受注生産品)	F11115	F11200
F-12	100/115/200	667	360	300	30	28	12	F12100	F12115	F12200
F-13	100/115/200	667	600	540	30	28	12	F13100	F13115	F13200
F-14	100/115/200	833	480	420	30	28	12	F14100	F14115	F14200
F-15	100/115/200	833	800	740	30	28	12	※FX(受注生産品) 　製作可能なヒーター1本あたりの許容電流は　25A以下となります。
F-16	100/115/200	1330	750	690	30	28	12
F-17	100/115/200	1330	1000	940	30	28	12
F-18	100/115/200	1660	710	650	30	28	12
F-19	100/115/200	1660	1250	1190	30	28	12
F-20	100/115/200	2000	950	890	30	28	12
F-21	100/115/200	2000	1380	1320	30	28	12
F-22	200	3300	1250	1190	30	28	12
F-23	200	3300	1450	1390	30	28	12
F-24	200	5000	1750	1690	30	31	15
F-25	200	5000	2200	2140	30	31	15

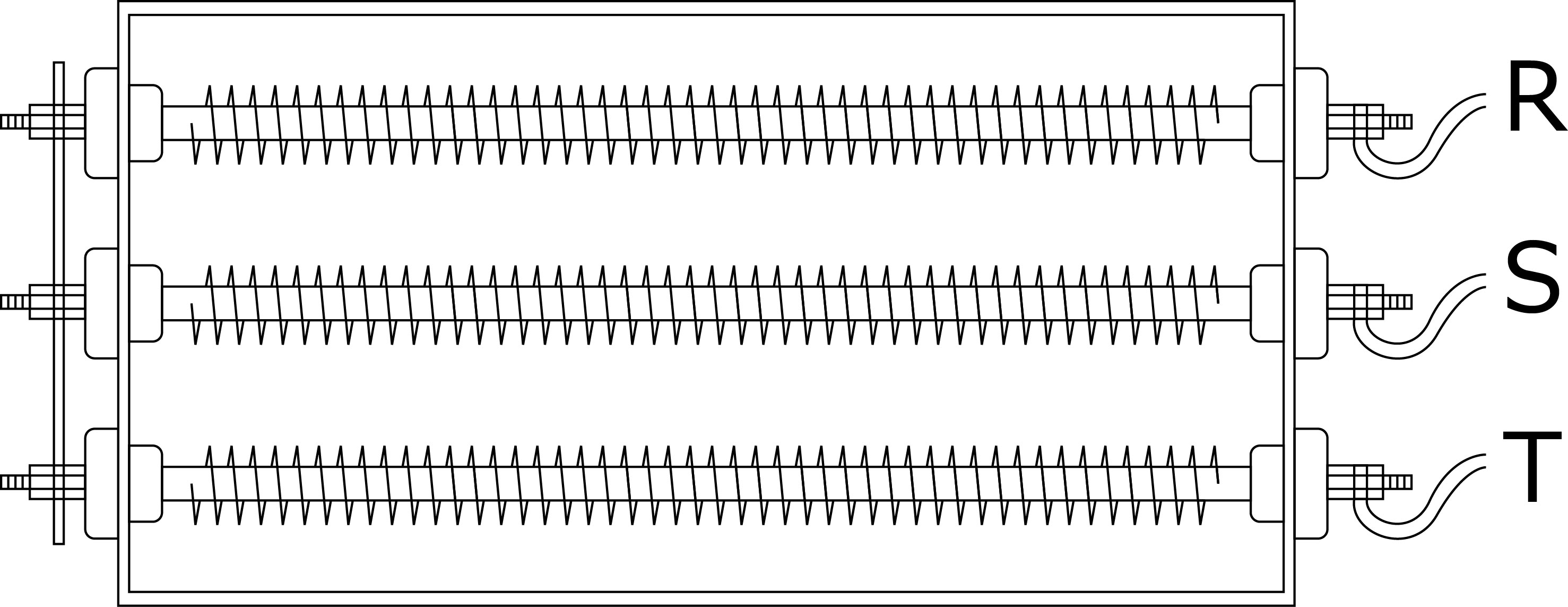

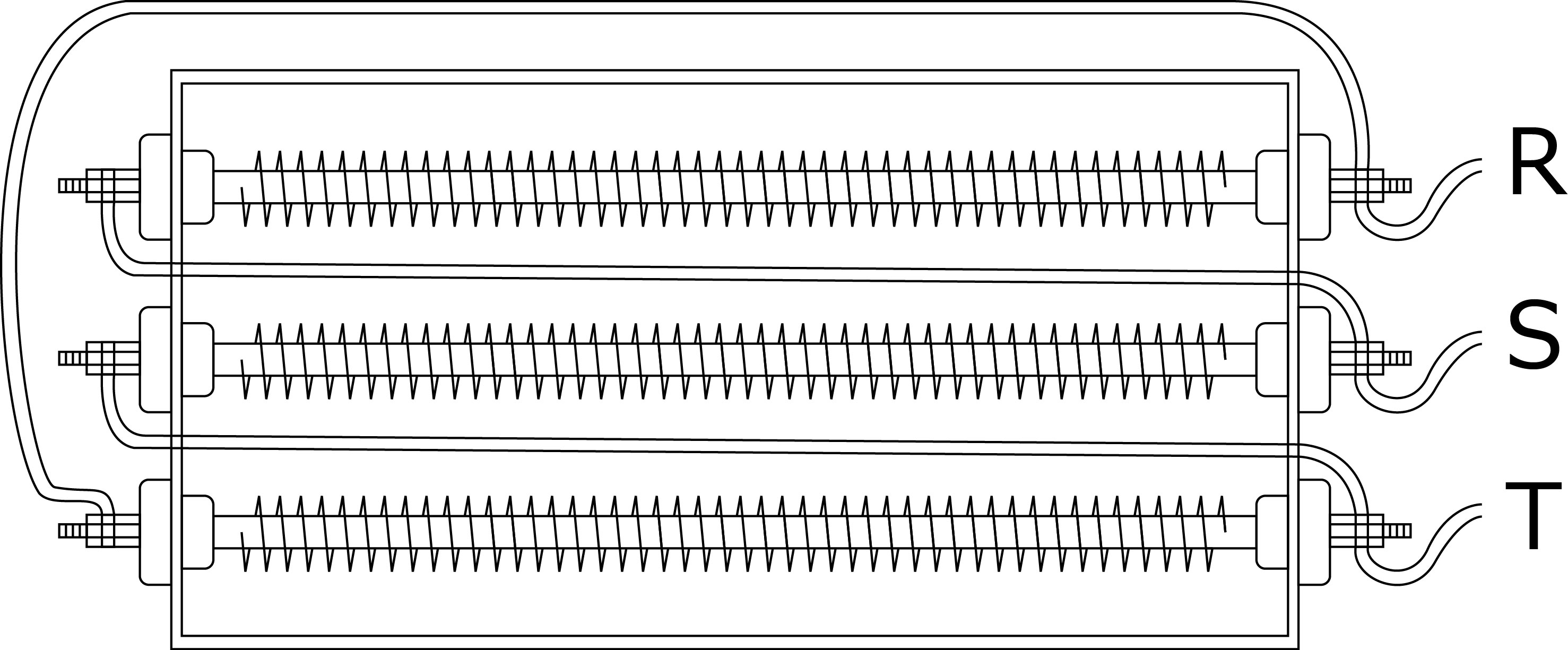

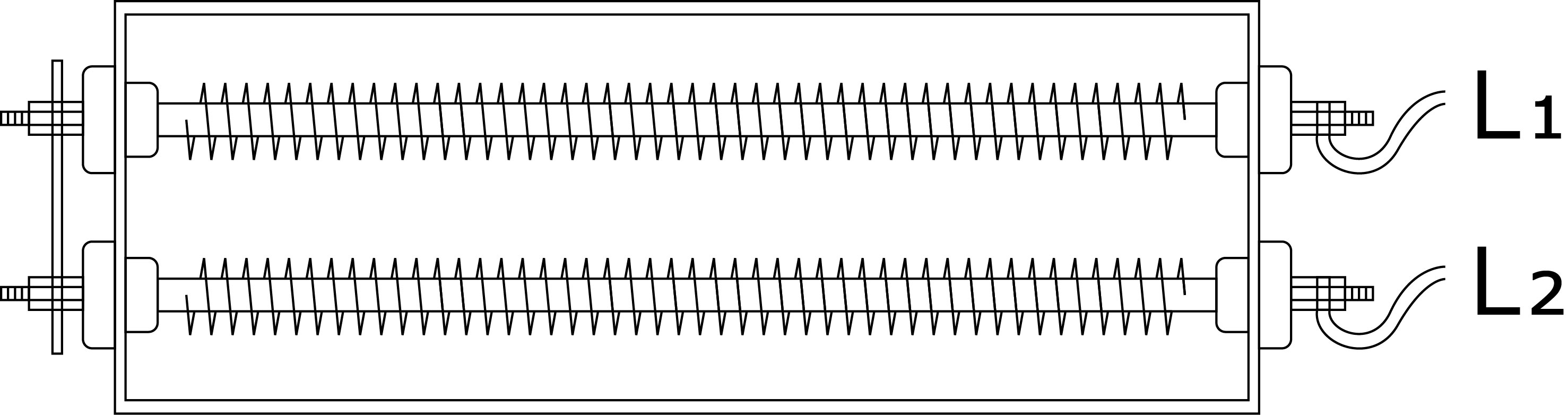

200Vで結線される場合は、次の3通りの內いずれかの方法で結線してください。
（ステンレス製も製作できます）

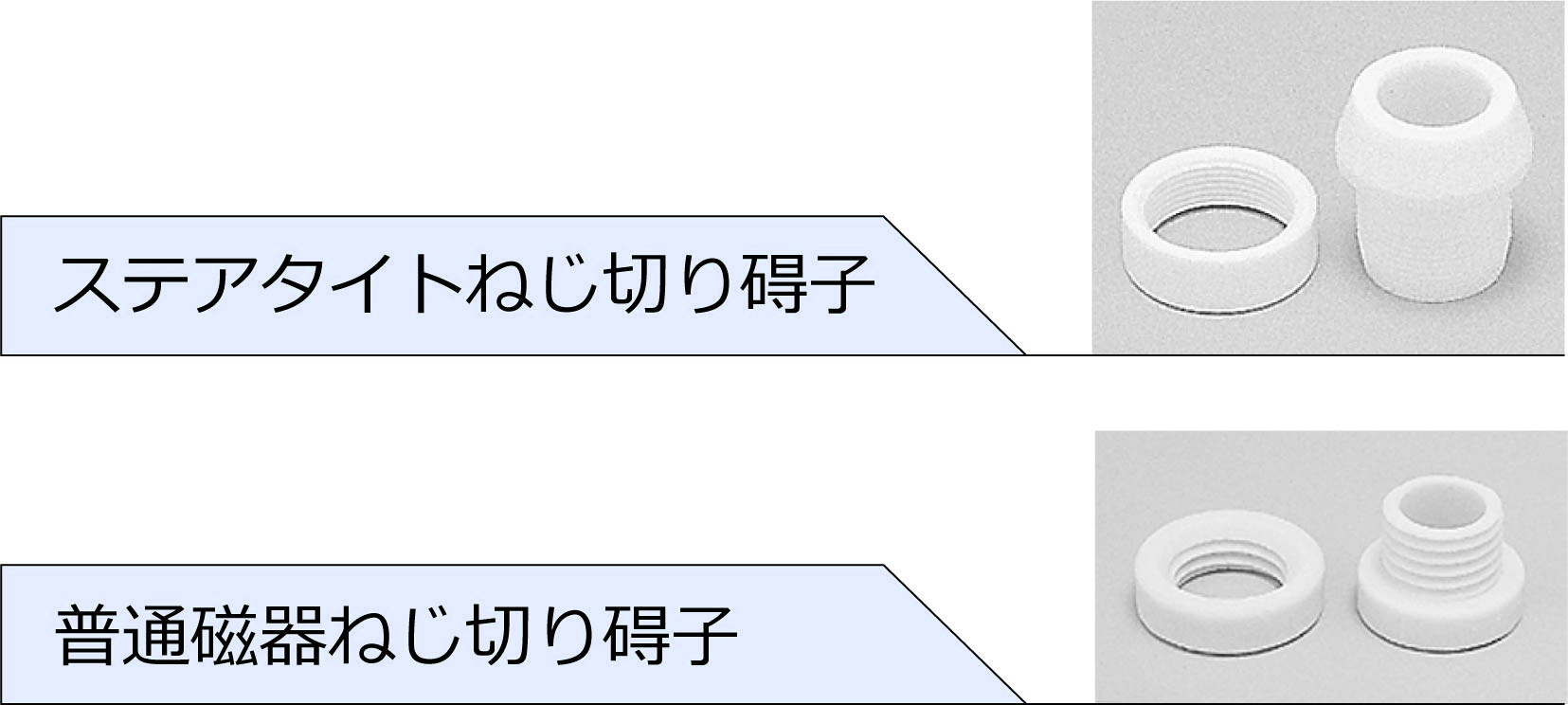

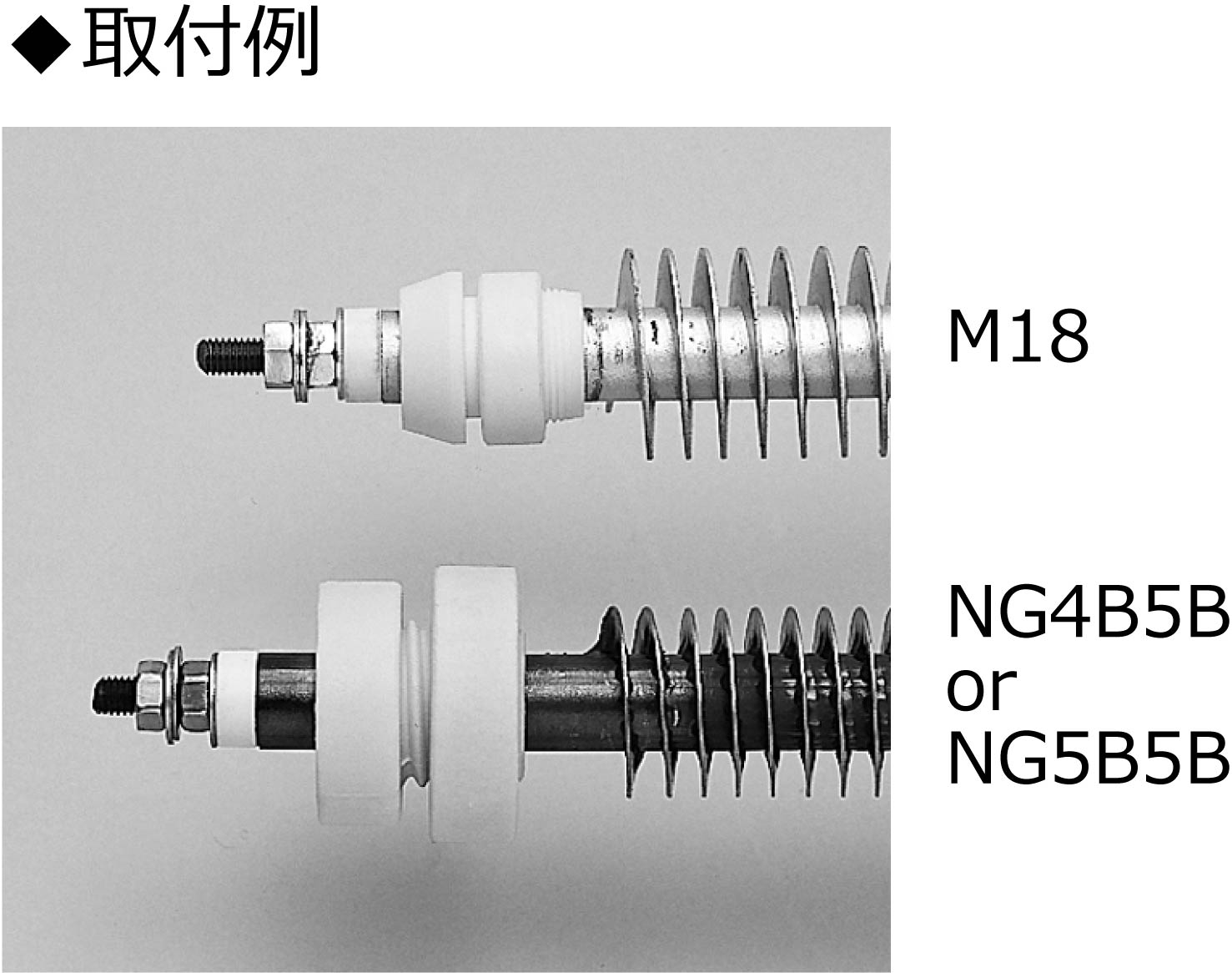

ヒーターを取付けられる際は、以下のようなねじ切り礙子をご購入ください。
